Данные манипуляции позволят изменить не только региональную принадлежность консоли (America, Japan и Europe), но и формат выдаваемого видео сигнала (NTSC или PAL50). (Нижеописанная методика, была успешно опробована на нескольких Sega Dreamcast PAL-E)


Внимание!
Мы не несем никакой ответственности за действия, которые Вы произведете с помощью данной инструкции.
Все риски и последствия Вы полностью берете на себя.

Что для этого нужно:

• сделать небольшие аппаратные изменения в Dreamcast;
• программа Region Changer.

Суть аппаратных изменений, заключается в разблокировании защищенных от записи ячеек памяти флэш чипа.
Для этого, на вывод Reset флэш чипа (MBM29LV002) нужно подать +12 Вольт.
Вам потребуется разобрать Dreamcast и на обратной стороне основной платы найти резистор R512.

Отпаять его полностью или один из контактов (отмечено красным кружком) и на это место (отмечено красным кружком) подключить +12Вольт. (см. рисунок R512-pal-e)
+12 вольт можно подать, напрямую с вывода блока питания. (см. рисунок Main-ver-f)

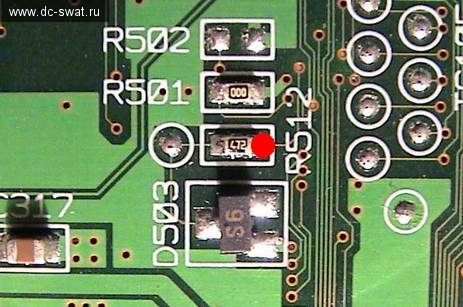

Рис. R512-pal-e[ver-e]


Рис. R512-pal-e[ver-f]

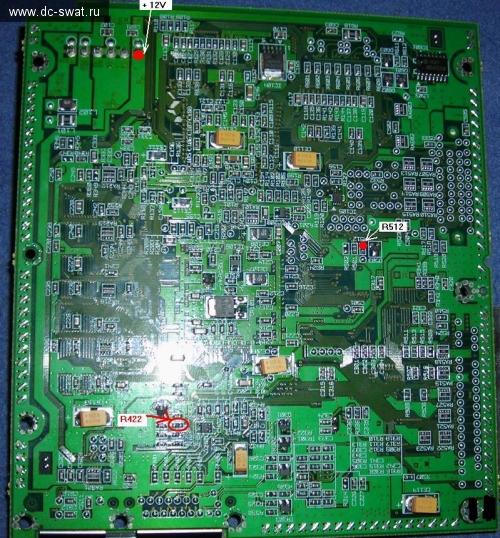

Рис. Main-ver-f


Пример


Далее запускайте приложение Region Changer в DreamShell и переходите на страницу «Change Region».
Изменяя параметры Country, Broadcast и Language, задаются три основных (стандартных) режима работы Dreamcast.

1. Режим Sega Dreamcast America (USA), видеосигнал NTSC

Country — USA
Broadcast — NTSC
Language — English

2. Режим Sega Dreamcast Japan, видеосигнал NTSC

Country — Japan
Broadcast — NTSC
Language — Japan

3. Режим Sega Dreamcast Europe, видеосигнал PAL 50 Гц

Country — Europe
Broadcast — PAL
Language — English

К примеру, у вас Sega Dreamcast PAL, и вы желаете сделать из неё Sega Dreamcast USA NTSC.
Для этого, установите галочки возле параметров:

Country — USA
Broadcast — NTSC
Language — English

Далее, нажимая на кнопку Write происходит запись во флэш память.
Перезагрузите консоль (кнопка — Reboot)

В итоге Dreamcast станет практически полноценной USA NTSC консолью:

— видео сигнал NTSC
— читает GD-ROM USA license

Кроме этого, когда ваша консоль установлена в режиме NTSC (выдает видеосигнал NTSC), вы можете получить «постоянный» видео сигнал PAL 60Гц.
Для этого, на обратной стороне основной платы найдите R422, и установите перемычку (отмечено красным кружком). (см. рисунок R422)

Рис. R422


Установленная перемычка


Данную инструкцию c оригинальными фотографиями, вы можете найти в директории с приложением Region Changer в DreamShell.

Авторы

Разработчики ПО: SWAT
Исследователи: CVGS, Jameson, MAG’94
